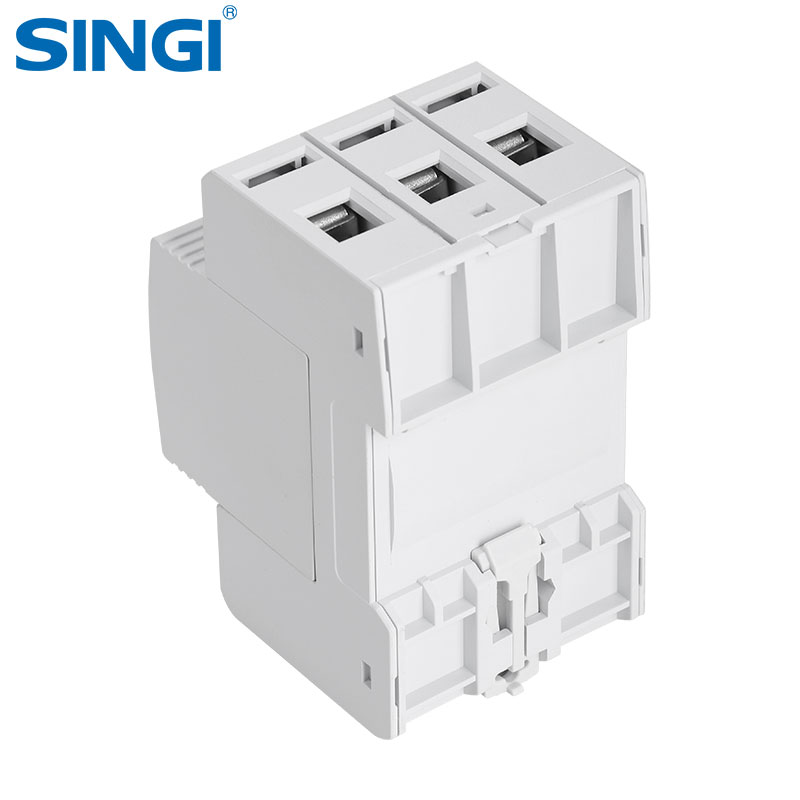

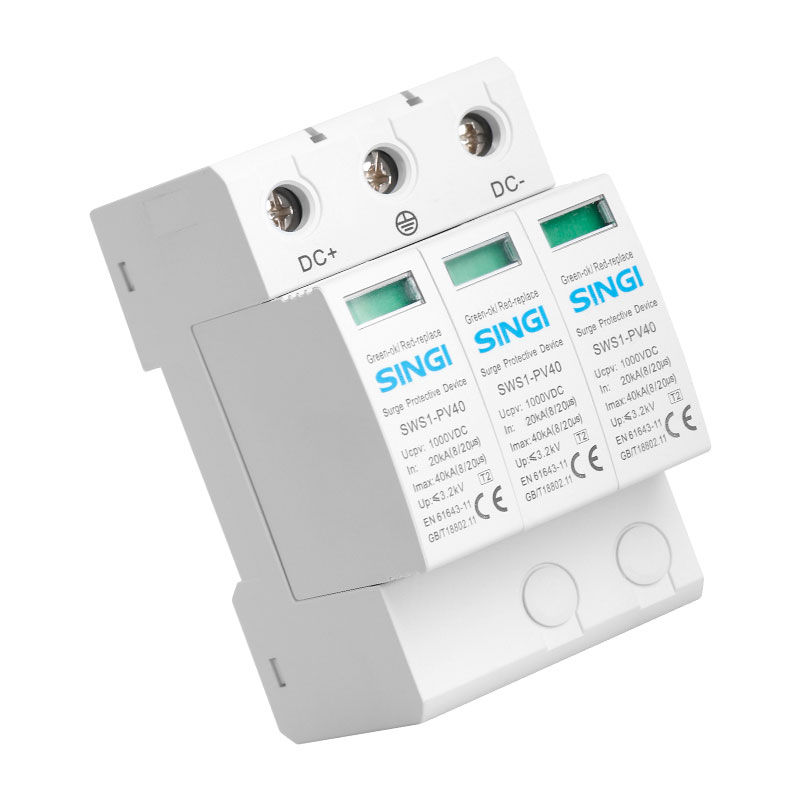

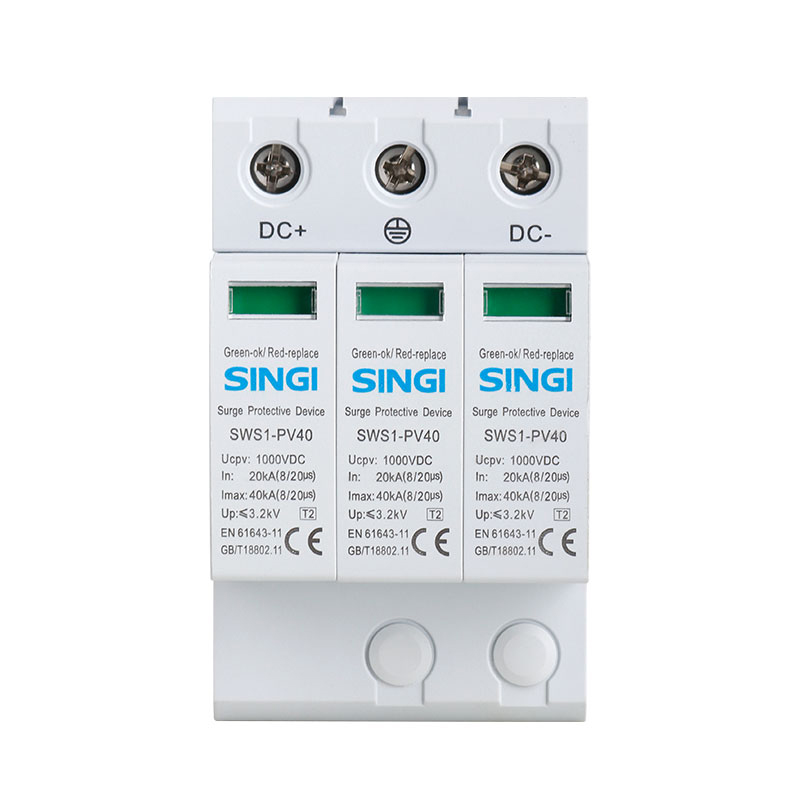

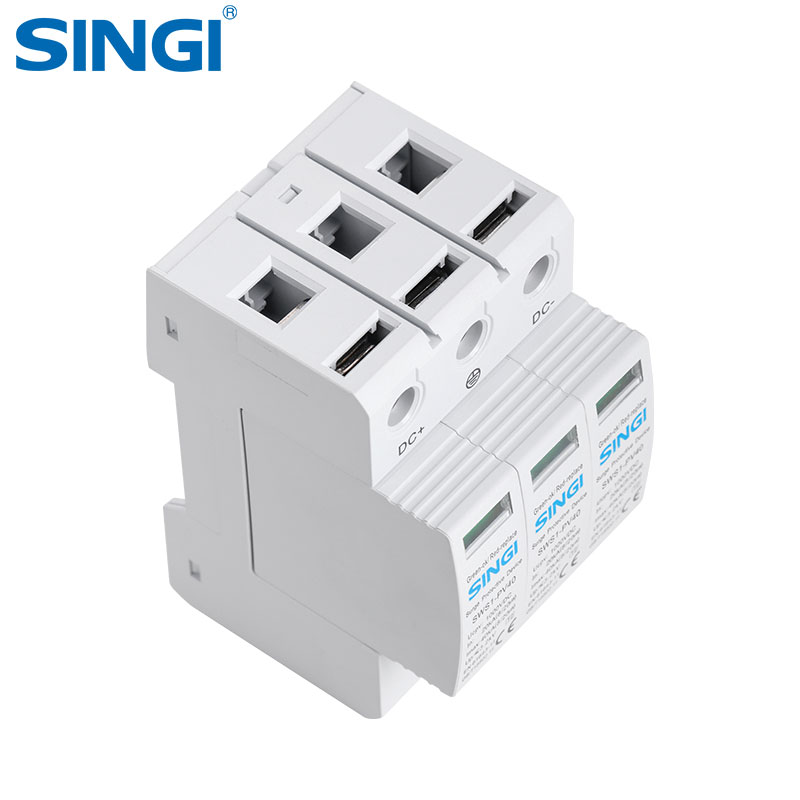

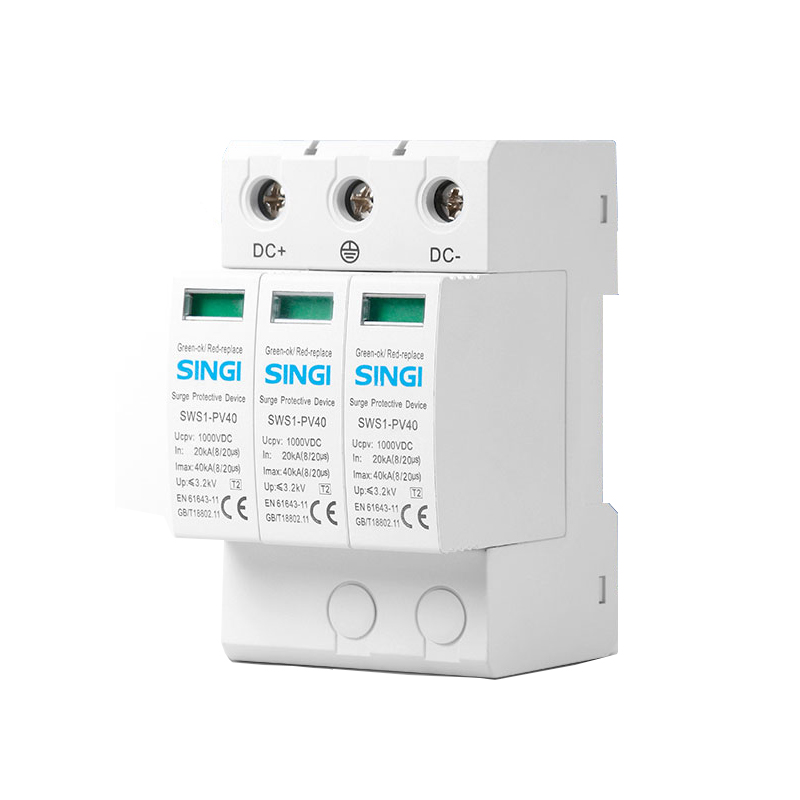

| Tension nominale (V) | Tension de fonctionnement continue maximale (Uc) | Courant de décharge nominal (In)(8/20μs) | Courant de décharge maximal (Imax)(8/20μs) | Niveau de protection (In)Up | Degré de protection |
| C.C 500 V | C.C 530 V | 5KA | 10KA | ≤1,5 kV | IP20 |
| C.C 800 V | C.C 840 V | 20KA | 40KA | ≤3,0kV | |
| C.C 1000V | C.C 1060 V | 30KA | 60KA | ≤3,2 kV |
Les dispositifs de protection contre les surtensions (SPD) sont généralement installés dans les boîtiers de combinaison solaire dans les conditions suivantes :
1. Lorsque le système d’énergie solaire est connecté à des charges sensibles. Si l'énergie solaire est utilisée pour alimenter des appareils électroniques, des ordinateurs ou des équipements d'automatisation, les SPD aident à protéger ces appareils contre les pics de tension dans le système solaire.
2. Dans les grandes installations solaires, en particulier celles comportant de longs câbles. Les longs câbles agissent comme des antennes et sont plus sujets aux pics de tension induits par la foudre et la commutation du réseau électrique. Les SPD au niveau de la boîte de jonction empêchent ces surtensions de pénétrer dans le système.
3. Dans les systèmes solaires dotés d’un système de stockage d’énergie par batterie. Les batteries peuvent être une source de pics de tension pendant la charge et la décharge, de sorte que les SPD protègent les autres composants des surtensions provenant du parc de batteries.
4. Là où des orages fréquents se produisent. Dans les zones soumises à une forte activité de foudre, les pics de tension provoqués par des impacts à proximité peuvent pénétrer dans un système solaire par le biais de longs câbles. Les SPD fournissent une protection contre les surtensions au point où les câbles entrent dans la boîte de jonction.
Les principaux objectifs de l’installation de SPD dans un boîtier de combinaison solaire sont :
1. Protéger les onduleurs, les contrôleurs de charge et autres appareils électroniques contre les dommages dus aux pointes de haute tension.
2. Prévenir les interférences avec le fonctionnement du système solaire. Les surtensions peuvent perturber le fonctionnement des onduleurs, des contrôleurs de charge et des équipements de surveillance.
3. Réduire le stress et prolonger la durée de vie du câblage, des onduleurs, des batteries et d'autres composants. Les surtensions fréquentes dégradent l’isolation des équipements et réduisent leur durée de vie au fil du temps.
4. Améliorer la fiabilité du système solaire en évitant les pannes induites par les pics de tension et les temps d'arrêt des équipements.
5. Protéger les charges sensibles alimentées par le système solaire. Tous les appareils alimentés par le système solaire bénéficieront de la régulation de tension fournie par les SPD.
