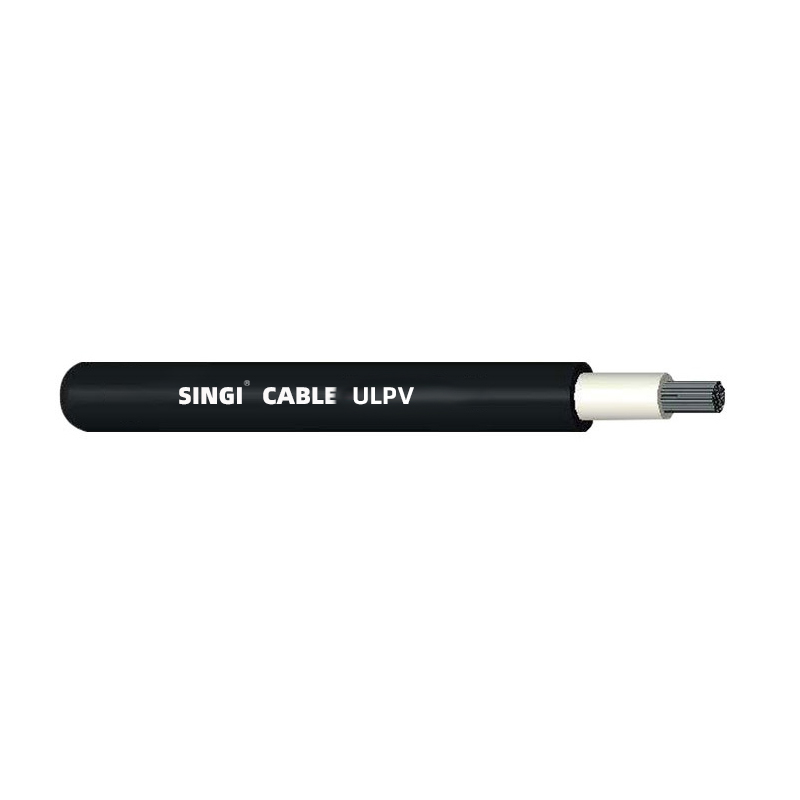

La structure du produit |
|
Conducteur |
Fil de cuivre mou recuit toronné |
Matériau d'isolation et de gaine |
Matériaux polyoléfiniques sans halogène, réticulés et irradiés à 125 °C, à faible dégagement de fumée |
Structure de base |
Structure en couches |
Couleur de la veste |
Noir |
Durée de vie |
Pas moins de 25 ans |
Normes d'application |
UL4703 |
paramètres techniques |
|
Tension nominale |
600/1 000 V CA |
Température ambiante |
-40 ℃ ~ + 90 ℃ |
Ignifuge |
Auto-extinguible selon UL1581, VW-1 |
Température de fonctionnement du conducteur |
125°C |
Rayon de courbure minimum |
4*d(d<8mm);6*d(d≥8mm) |
Scénario d'application |
Les produits sont largement utilisés dans les centrales photovoltaïques, les boîtes de jonction, les connecteurs, les onduleurs, les micro-onduleurs, les boîtes de convergence, le stockage d'énergie et d'autres domaines. |
Caractéristique |
Résistant à la chaleur, au froid, à l'abrasion, aux UV, à l'ozone, à l'hydrolyse, aux termites ; haute résistance mécanique, imperméable, résistant à l'huile, résistant aux produits chimiques ; doux, facile à décoller, quantité de nombre de compatibilité adhésive. Par simple combustion verticale |
Attestation |
UL 4703, RoHS |
AWG |
Surface nominale (mm²) |
Construction du conducteur (n/mm) |
Diamètre extérieur du câble 600 V. (mm²) |
Diamètre extérieur du câble 2 000 V. (mm²) |
COND.MAX. RÉSISTANCE (Ω/km,20℃,DC) |
UL PV 18AWG |
0,823 |
16/0,254 |
4.25 |
5.0 |
23.2 |
UL PV 16AWG |
1.31 |
26/0,254 |
4,55 |
5.3 |
14.6 |
UL PV 14AWG |
2.08 |
41/0,254 |
4,95 |
5.7 |
8,96 |
UL PV 12AWG |
3.31 |
65/0,254 |
5h40 |
6.2 |
5,64 |
UL PV 10AWG |
5.261 |
105/0,254 |
6h20 |
6.9 |
3.546 |
UL PV 8AWG |
8.367 |
168/0,254 |
7.9 |
8.4 |
2.23 |
